Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они являются частью штепсельного соединения, для которого также необходима вилка. Среди вилок выделяют различные виды, розеток электрических существует не меньше. Внешне все они похожи между собой, оттого трудно разобраться в выборе. Рассмотрим разновидности розеток, встречающихся в быту.

Все розетки можно разделить на несколько классов по следующим критериям:

• Тип, принятый для эксплуатации в пределах страны;
• Способ обеспечения безопасности;
• Способ монтажа;
• Дополнительные возможности.

По данным критериям можно выделить свыше 20 видов электрических розеток, которые встречаются в бытовых условиях. Современные модели обеспечивают не только прочное штепсельное соединение, но и являются многофункциональными. Они же отличаются высокими показателями безопасности.

Типы розеток, используемые в России

В пределах нашей страны широко используются следующие виды розеток электрических:

1. Накладные;
2. Встраиваемые.

Отдельно выделяют розетки, предназначенные для подключения в сеть электрических плит.

Накладные

Они же внешние розетки электрические (открытого типа). Для их установки нет необходимости проделывать в стене отверстие. Они просто укрепляются к ее поверхности: коробка сильно выступает. Розеточный разъем со всех сторон окружается защитным корпусом. Поэтому контакты полностью изолированы от внешней среды. Это одно из главных отличий от встраиваемых розеток.

Встраиваемые

Радиоуправляемые

С помощью пульта можно управлять работой бытовых электрических приборов, подключенных к сети через розетки, монтированные в труднодоступных местах: за диваном, шкафом, в коридоре или на чердаке. Дистанционное управление позволяет включать и выключать систему отопления или полива, освещения, бойлер на расстоянии до 25 метров.

Прочие виды розеток

Среди прочего многообразия можно выделить следующие виды розеток электрических:

• С лампочкой-индикатором . Когда электроприбор подключен, лампочка горит. И она не светится, если сеть обесточена.

• С винтовым зажимом , обеспечивающим прочное соединение розеточных контактов с проводкой. Во время монтажа установщик помещает провода между двумя пластинками, которые с усилием зажимает с помощью винта.

Добавить сайт в закладки

Установка

1. Внимательно осмотрите розетку. Убедитесь, что она в таком же состоянии, когда вы ее только принесли из магазина.
2. Очистите от защитной оболочки примерно 10 см провода. Зачистите концы жил примерно на 1 см.
3. Возьмите розетку в руки и раскрутите немного поочередно все три зажимных винта. Затем поочередно начинайте заводить жилы в контакты розетки. Фазный (черная жила) и нулевой (голубая жила) подключаются к полюсам розетки (то есть туда, куда вы впоследствии будете подключать вилку), а защитную жилу (желто-зеленая) – к защитному контакту (то есть к пластине, которая проходит по середине розетки). Все винты розетки должны быть крепко затянуты. Но не переусердствуйте, а то можно сорвать резьбу либо у винта, либо у направляющей гайки. При электропроводке без защитного провода третью жилу (желто-зеленого цвета) лучше заизолировать и оставить в покое (не подключать никуда). Впоследствии, когда у вас появится заземление, вы с легкостью сможете подключить эту жилу.
4. Оставьте розетку висеть на жилах. Возьмите отвертку и немного открутите установочные винты, которые находятся в подрозетнике.
5. Подогните немного жилы к задней части розетки и сведите их друг к другу. Затем немного поверните вправо или влево, чтобы направить розетку на установочные винты (одним словом, чтобы было совпадение винтов и самых широких отверстий, которые находятся на корпусе розетки).
6. Прижмите и закрутите отверткой установочные винты. Затем возьмите уровень и проверьте установку розетки (положите и придерживайте уровень на верхней части розетки).
7. Прикручиваются все декоративные рамки.
8. В руки нужно взять уровень, подставить его к рамке и проверить установку.

Вот и весь процесс установки. Согласитесь, что он не так уж и сложен.



Если вы используете в своем жилье последовательную схему подключения розеток, и если конструкция розеток позволяет прикрепить к ее клеммам дополнительные жилы (проходные) второй розетки, тогда конструкция подключения будет выглядеть следующим образом.

Но здесь существует один нюанс. В конструкцию розеток входят распорные лапки.

Если вы осуществляете установку розетки при помощи таких лапок, следите, чтобы жилы вашего проводника не попали под них, когда вы будете их распирать. Иначе, когда вы будете давать питание на эту линию розетки, у вас может произойти КЗ и поиски причины замыкания могут затянуться надолго. Чтобы не искать причину КЗ, лучше эти розетки пометить на вашем плане.

В заключение будет представлена схема подключения линии розетки в щите.

Примечание. Как вы видите, используются двухсекционные АВ, а в защите линии розеток можно использовать предохранители. Неужели все возвращается к пробкам? Отнюдь нет. Есть одно «хитрое» приспособление, которое вы также можете использовать при монтаже электрощита и подключения линий вашей электропроводки.

Также нелишним будет ознакомиться с некоторыми таблицами для общего развития.










Наглядная таблица типов розеток.

Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

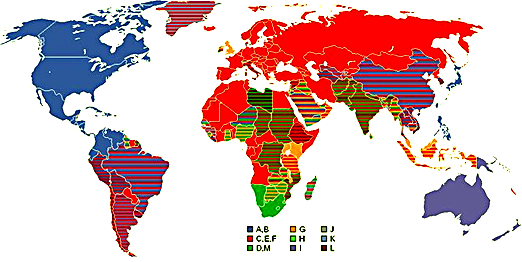

Основные виды розеток, использующиеся в разных странах:

• A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
• B – Тот же самый тип A, только с заземляющим контактом.
• C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
• D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
• E – Французский вариант розетки типа С, но с заземляющим контактом.
• F – Немецкий вариант типа С для проводки с заземление
• G – Еще один стандарт из Британии.
• H – Стандарт в Израиле.
• I – Устройства, устанавливаемые в Австралии.
• J – Швейцарский розеточный разъем.
• K – Датский вариант розетки типа С для заземления.
• L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.




Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

• Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
• Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
• Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
• Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
• Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки




По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки




Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

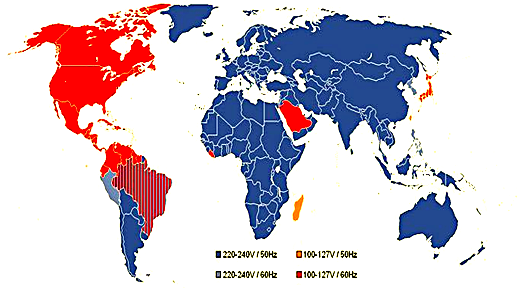

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.



Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

В строительстве и ремонте мелочей не бывает как таковых – именно из них складывается общая картина ремонта и качество строительства. Даже такая банальная вещь, как электрическая розетка, в состоянии испортить впечатление от восприятия интерьера – именно по этой причине очень важно понимать значение правильности выбора этих изделий. Чтобы не ошибиться с ним, необходимо тщательно изучить виды розеток и понять, по какому принципу они подбираются. Именно об этом и пойдет разговор в данной статье.

Выключатели и электрические розетки – вещь довольно банальная, которой люди уделяют мало внимания. А между тем, за время их существования появилось огромное количество разновидностей этих изделий – как говорится, на любой вкус и цвет. Мало того, их настолько много, что сталкиваясь с их покупкой, простой человек впадает в ступор и не понимает, какой разновидности отдать предпочтение. Это скорее надуманная сложность, так как стоит изучить разновидности и понять их назначение и сразу все становится на свои места. Именно этим мы и займемся в данной статье, в которой вместе с сайтом Дом Мечты изучим наиболее распространенные виды розеток и разберемся с основными критериями их выбора.

Какие розетки лучше фото

Виды розеток: способ установки

Еще совсем недавно по способу установки розетки разделялись на два вида – накладные и встраиваемые в стену. На сегодняшний день их ряды пополнила третья разновидность этих изделий – розетки скрытой установки. Все три вида розеток широко используются в различных ситуациях, и разбираться с ними нужно однозначно.





Что между ними выбрать? На мой взгляд, этот вопрос вполне простой – все зависит от обстоятельств, которые были оговорены выше.

Розетки: типы и виды разъемов

Здесь много говорить не придется. Сегодня бытовая техника поступает к нам со всех уголков земного шара, и каждый производитель оснащает ее разъемом согласно стандартам своей страны. Американцы пользуются вилкой с пластинчатыми контактами, у китайцев свои разъемы, а у нас процветает использование розеток европейского типа, которые отличаются от старых советских изделий этого типа только толщиной круглого штырька и наличием заземляющего контакта. Здесь даже вопрос выбора не возникает как таковой – традиционно следует приобретать розетки европейского образца.





Розетки: типы и виды фото

Вы, конечно, можете пользоваться различного рода переходниками, да и на самом приборе можно сменить вилку, но здесь следует понять одну простую истину – дополнительный разъем снижает предельную мощность розетки, а любые изменения в бытовом приборе сразу же ставят его в статус «вне гарантии».

Какие розетки выбрать: количество разъемов

Зачастую бывает так, что одного разъема в стене оказывается недостаточно. Взять, к примеру, кухню в разгар готовки – миксер, блендер, микроволновка другие приборы могут понадобиться одновременно. Простой выход – использовать тройник, но при такой нагрузке он оплавится достаточно быстро. Нужны именно разъемы или, как вариант, несколько розеток. Именно по этой причине на витринах магазинов вы встретите не только стандартные одинарные розетки, но найдете и двойные и даже тройные их аналоги – в ситуациях, подобных описанной, они будут незаменимы. Беда только в том, что больше чем тройные розетки не производят. Если нужно больше разъемов, тогда следует прибегать к особой технике установки одинарных розеток.





Виды установки розеток фото

Речь идет о блочном монтаже – установленные одна к другой одинарные розетки закрываются единой декоративной планкой. Они продаются отдельно от розеток и позволяют собирать блоки максимум по пять штук – это связано с предельно допустимыми нагрузками на кабель. Нужно еще больше розеток в одном месте – будьте добры собрать не один, а два блока по 5 розеток. Устанавливать такие блоки можно как горизонтально, так и вертикально. Главное – понимать, что к каждому из них из распределительной коробки должен подходить отдельный кабель.

Какие розетки лучше: уникальные изделия

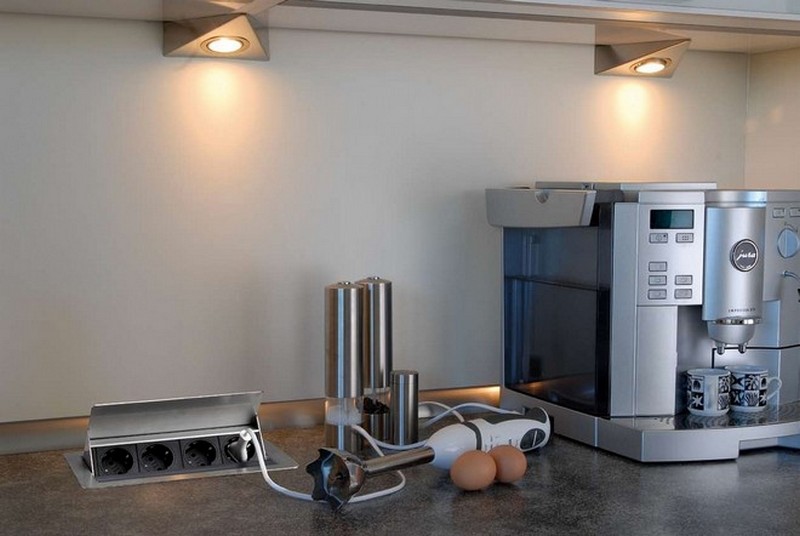

Уникальные розетки – это те, которые дополнены каким-либо функциональным или полезным приспособлением. Как вариант, они могут обладать какими-либо особыми качествами или свойствами. К розеткам данного типа можно отнести следующие изделия.





Кроме того, к разряду уникальных розеток можно отнести и комбинированные изделия данного типа – достаточно часто розетки объединяют с выключателями. С одной стороны, это удобно, а с другой, не совсем – в последнее время нас приучали к европейским стандартам, когда розетка располагается над полом, а эта разновидность розеток устанавливается несколько выше – там, где положено быть выключателю , и не везде это удобно.





Как выбрать электрические розетки фото

И в заключение темы про виды розеток скажу несколько слов об их мощностных параметрах – на этот момент нельзя не обращать внимания в процессе выбора. Игнорирование этого фактора приводит обычно к оплавлению розетки при чрезмерной нагрузке на нее. Этот момент измеряется в Амперах и стандартно указывается на изделии. Лучше всего приобретать мощные изделия этого типа – 16А для сегодняшних электроприборов вполне нормально.

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней. Розетки (разъёмы) Полное название - штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка - это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой». Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности. Любая розетка состоит из следующих основных элементов: Контактов; Основания, которое называется колодкой; Защитного корпуса. Контакт - основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта - металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой - взаимодействуют с вилкой. Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока - 10-16 А.

От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец - 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный - 3520 Вт (3520 Вт = = 16 Ах 220 В).

Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать.

Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр

штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки.



Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике.

Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5.41).

Рис. 5.41. Встроенная розетка в подрозетнике

Он выполняет защитную и декоративную функции.

В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки.

Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов.

Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники).



При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками.

У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление.



Двойные розетки используются для подключения сразу двух штепсельных вилок.

В основании имеют одну колодку стандартного размера, поэтому

встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44). Розетки с дополнительными функциями могут быть любого типа, главное отличие - в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47). Рис. 5.45. Розетка с таймером Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з). Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей. Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место.

ПРИМЕЧАНИЕ

Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания.




Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50).

Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой.

Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51).

Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49).

В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки - немецкий стандарт.

Колодка - это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53).




Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка - удлинитель готов.

Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54).

Силовые разъемы - это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55).




В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56).




Выключатели

Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57).

Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод - фазовый. В некоторых видах есть контакт для подсоединения провода земли.

Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается.

Основные виды выключателей следующие.

Клавишные выключатели: основной вид - это прибор с одной клавишей или кнопкой (рис, 5.58).

Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59).

Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат.

Проходной выключатель (переключатель) - этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного - 6 вместо 3. Проходной выключатель - вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья.

На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь.

Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении.

Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61).

Светорегулятор (диммер) - это выключатель - регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА).

Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63).

Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени.

С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65).
